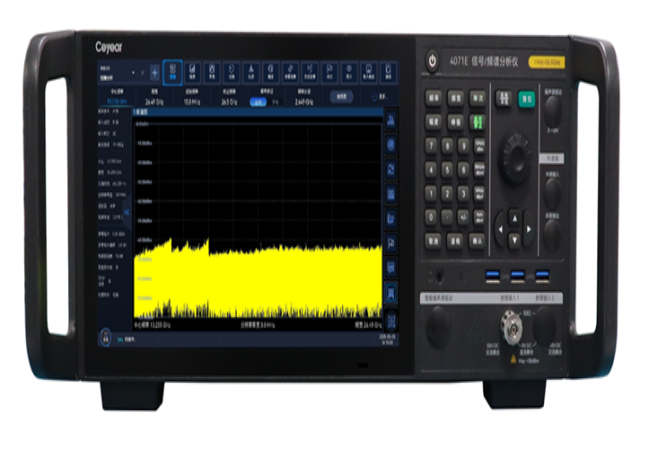

Ceyear 中電科思儀 4071係列信號/頻譜分析儀

Ceyear 4071最大200MHz的瞬時分析帶寬，可提供10MHz（標配）/40MHz/200Hz共3種分析帶寬選擇，滿足不同測試場景的應用需求。

多種分帶寬配置選擇

提供10MHz/40MHz/200MHz共3種帶寬配置選擇，滿足在5G NR、WLAN等不同測試應用場景進行靈活配置。

優越的無雜散動態範圍

200MHz分析帶寬下無雜散動態範圍為-75dBc。

Ceyear 4071的移動通信協議分析選件能夠快速、直觀地測試5G NR、LTE、NB-IoT、WCDMA、GSM等多種無線通信標準的信號特性。

5G NR信號分析

5G NR信號分析功能可對3GPP Rel-15、Rel-16、Rel-17、Rel-18版本的5G NR上行和下行信號進行調製分析，支持FDD、TDD兩種雙工模式，支持BPSK到1024QAM多種調製格式，支持Test Model一鍵測試和自定義參數靈活設置分析，顯示不同調製方式、物理信道及物理信號的誤差矢量幅度（EVM）、頻率誤差和功率等測量結果，提供星座圖、結果摘要表、資源分配等多種視圖。

LTE信號分析

LTE信號分析功能可對上行和下行信號進行調製分析，支持FDD、TDD兩種雙工模式，支持QPSK到256QAM調製格式，支持E-TM一鍵測試和自定義參數靈活配置分析，顯示不同調製方式、物理信道及物理信號的誤差矢量幅度（EVM）、頻率誤差和功率等測量結果，提供星座圖、結果摘要表、EVM Vs.載波等多種視圖。

OFDM信號分析

OFDM信號分析功能可對自定義OFDM信號進行調製分析，支持前導、導頻、CP、子載波、符號個數等多種參數自定義靈活配置，支持BPSK到1024QAM 多種調製格式，提供捕獲存儲、功率譜密度、星座圖、總結表等視圖。

NB-IoT信號分析

NB-IoT信號分析功能可對基於FDD LTE製式的窄帶物聯網下行鏈路信號進行調製分析，支持獨立（Stand-alone）、帶內（In-band）、保護頻帶（Guard-band）三種部署模式，支持N-Test Model一鍵測試和自定義參數靈活設置，顯示不同物理信道及物理信號的誤差矢量幅度（EVM）、頻率誤差和功率等測量結果，提供星座圖、結果摘要表、EVM vs.載波等視圖。

無線通信信號帶外特性分析

在帶外測量方麵，能提供廣泛的標準和限值線一鍵設置能力，高效率執行鄰信道泄漏比（ACLR）、頻譜發射模板（SEM）等測量。

實時頻譜分析功能是突發、捷變、跳頻信號等隨時間變化信號的極佳測試工具。

● 最大實時分析帶寬10MHz/40MHz/200MHz可選

● 具備數字熒光頻譜、無縫瀑布圖、瞬時頻譜、功率vs.時間、頻率vs.時間等多種圖表

● 100%截獲概率（POI）信號最短持續時間優於1.152μs，FFT實時處理速度為976563次/s

● 頻率模板觸發、功率觸發等多種實時觸發功能，可用於捕獲和分析感興趣信號事件發生前後的數據

瞬態信號分析功能可以對捕獲數據的IQ幅度、相位、頻率以及功率等參數進行分析，也可以對跳頻信號、調頻連續波信號進行自動分析得到參數結果。

跳頻信號/FMCW信號分析

在瞬態分析選件基礎上，信號/頻譜分析儀還可選配S10H跳頻信號分析選件和S10F FMCW(調頻連續波)信號分析選件。其中，S10H選件能夠方便的分析頻率跳變信號，得到信號的駐留時間/切換時間、頻率和偏差等特征參數。S10F選件可以對調頻連續波信號進行自動測試，得到調頻率、調頻帶寬以及頻率非線性等參數。

脈衝信號分析功能選件，可對脈衝調製信號進行多層次的測量分析，並以頻譜、時間圖譜、參數表等多種顯示方式展現，輔助進行係統性能衡量和問題定位。

豐富的脈衝參數測量

支持脈衝信號頻譜、時域特性測試，可同時對脈寬、脈衝周期、脈衝上升和下降時間、脈衝內功率下降、峰值功率、最小功率、頂值、底值、脈衝幅度、預衝、過衝、頻率誤差峰值、頻率誤差有效值、頻率偏移等脈衝參數進行分析顯示。

脈內特性分析

可對選定的任意脈衝進行幅度、脈內頻率/相位特性、頻譜特性的細節分析。

脈間特性分析

具備脈衝參數趨勢分析和統計分析功能，可對脈間特征參數的變化趨勢和分布特性進行分析。

矢量信號分析功能，可對通用單載波、單調製數字調製信號進行解調，得到原始調製碼元序列和調製質量分析結果。可對數字調製信號進行時域、頻域和調製域的聯合分析，對信號質量進行精確測試，並輔助診斷增益不平衡、正交誤差、濾波錯誤和壓縮等信號問題。

豐富的調製信號類型解調

對PSK、FSK、QAM、ASK、APSK等多種通用單載波、單調製數字調製信號進行解調分析。最高可支持4096QAM的高階調製信號的解調分析。

全麵的分析圖譜形式

同時顯示解調前、解調後、參考信號、符號和各種誤差結果，支持頻譜圖、星座圖、矢量圖、相位軌跡圖、眼圖、誤差/符號表等多種顯示窗口，結果和表現形式豐富。

支持誤碼率測試

在矢量信號分析選件的基礎上，選配S12B選件，可支持基於文件導入已知數據的誤比特率測試；支持基於用戶錄製已知數據的誤比特率測試；支持基於PRBS的誤比特率測試；提供誤比特率結果輸出。

支持多調製分析

在矢量信號分析選件的基礎上，選配S12M選件，可支持符合DVB-S2/X標準的信號解調分析；提供星座圖、符號表等顯示窗口；提供EVM、原點偏移等調製質量分析結果。

Ceyear 4071采用11.6英寸觸摸顯示屏，測試細節顯示更全麵、更直觀。參數設置菜單簡潔，一鍵直達參數設置。多測量模式並行運行與顯示，模式切換方便高效。

支持用戶自定義菜單

根據測試習慣，量身定製個性化用戶操控界麵，實現一個窗口內的多功能操作，避免菜單過深、反複查找的困擾。

SCPI指令錄製

具備SCPI指令記錄按鈕，可將手動操作過程錄製成SCPI指令，以文本格式導出，也可以保存成C++、Python、Matlab、C#等語言的文件，加速控製腳本編程速度。

瀏覽器方式遠程訪問

儀器內置 Web服務，用戶可在上位機電腦上通過瀏覽器訪問儀器，在遠程監視儀器的同時，還可以進行程控控製、界麵截圖、獲取數據以及文件傳輸等操作。
